Установка приточно-вытяжной вентиляции – это необходимая мера для установки и поддержания в помещениях различного назначения оптимальных параметров воздуха.
Что входит в оптимальные параметры воздуха. Конечно же, для различных помещений будут свои параметры, но если говорить усредненно, то важными факторами оптимальной микросреды являются следующие: оптимальный уровень влажности, комфортная температура, отсутствие сырости, наличие свежего и чистого воздуха.
Приточная вентиляционная установка предназначена именно для решения всех перечисленных проблем. С установкой системы приточной вентиляции можно легко нормализовать все важные для комфортной жизни параметры в условиях мегаполиса.
Стоимость монтажа приточной вентиляции
| Наименование работ | Единица измерения | Стоимость, руб. |
| Монтаж воздуховодов ОЛС Ø160 мм - Ø315 мм | м2 | 760 |
| Монтаж вентилятора канального Ø200 мм - 1000x500 мм | шт | от 998 до 3994 |
| Монтаж калорифера канального Ø315 мм - 700х400 мм | шт | от 614 до 2074 |
| Монтаж шумоглушителя Ø200 мм - 700х400 мм | шт | от 998 до 2304 |
| Прокладка электрокабеля в коробе (лотке) 3x1,0-3х1,5 мм - в гофрошланге 5x10,0-5x16,0 мм | м.п. | от 123 до 922 |
| Подключение электрического шкафа управления 24 модуля - 96 модулей | шт. | от 8449 до 18433 |
Примеры работ
Алгоритм выполнения работ
Под алгоритмом выполнения работ понимается в данном случае последовательность действий, начиная подбором оборудования и заканчивая сдачей в эксплуатацию.
- Первым этапом идет выбор необходимого оборудования для системы приточно-вытяжной вентиляции.
- Составление проекта и подготовка сметы.
- Согласование сметы и внесение изменений. На последующих этапах что-то менять будет уже крайне затруднительно, и это может повлечь за собой незапланированные расходы, которые могут превысить заложенный изначально бюджет.
- Сборка каналов.
- Установка оборудования.
- Запуск и пусконаладка.
- Подписание актов.
- Выдача документации заказчику.
Проект и расчёт

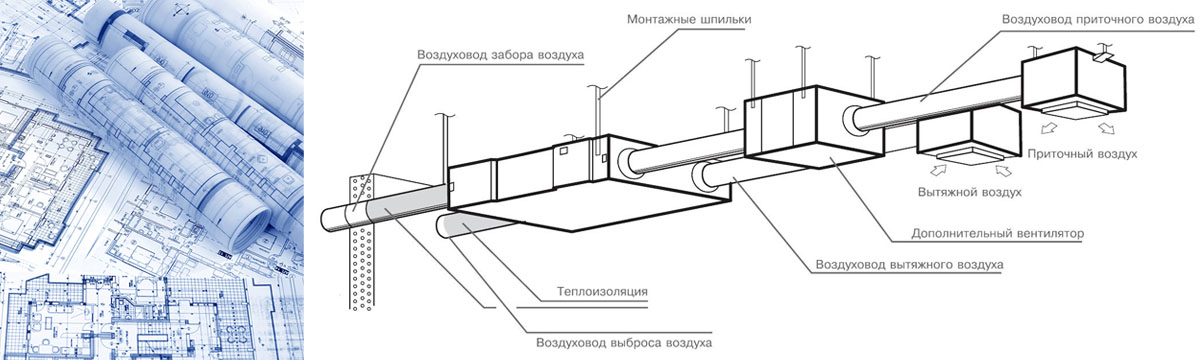

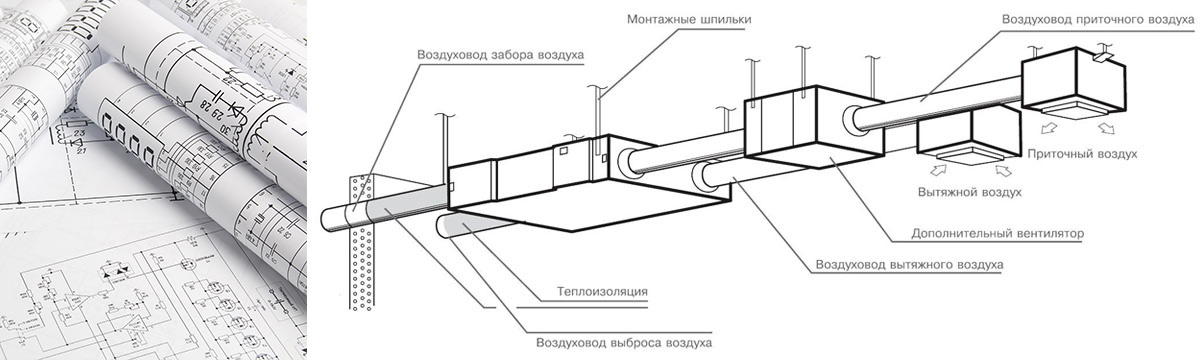

Проектирование – важный этап процесса установки вентиляции. Перед подбором оборудования и разработкой проекта необходимо разобраться с основными задачами, которые будет решать приточно-вытяжная вентиляция.
Стоит также сделать акцент на том, что принцип работы приточно-вытяжной системы заключается в выведении из помещения отработанного воздуха и в нагнетании свежего воздуха с улицы. В процессе подачи свежего воздуха он проходит через особую систему фильтров, вследствие чего происходит его очистка от загрязнений.
Таким образом, в помещение поступает уже очищенный воздух. Степень очистки может варьироваться в зависимости от того, какие фильтры предусмотрены в системе вентиляции.
Фильтры могут быть трех степеней очистки – грубой, тонкой и сверхтонкой. Подбор фильтров также зависит от задач и от назначения помещения.
После подбора оборудования и составления проекта происходит его согласование и утверждение. Проектирование всегда предусматривает смету. Монтаж приточно-вытяжной системы вентиляции и его стоимость зависят от многих факторов – площадь помещения, количество оборудования, производитель, особенности объекта и т.д.
Основные принципы при проектировании вентиляции в жилом доме:
- При монтаже приточной вентиляции забор воздуха необходимо осуществлять в нижней части дома
- Для того чтобы свежий воздух поступал во все помещения, необходимо спланировать всю систему воздуховодов, которая будет находиться в подпотолочном пространстве.
- Вывод воздуха должен осуществляться с противоположной стороны дома от той, где производится забор воздуха. Также важно, чтобы рядом не было магистрали, мусорных баков и т.д.
- Для выхода воздуха нужно вывести отверстие в верхней части здания
- Важно предусмотреть отсутствие выходных решеток приточной и вытяжной вентиляции рядом с отопительными приборами, иначе эффективность обогрева помещения может значительно снизиться.
Сборка каналов

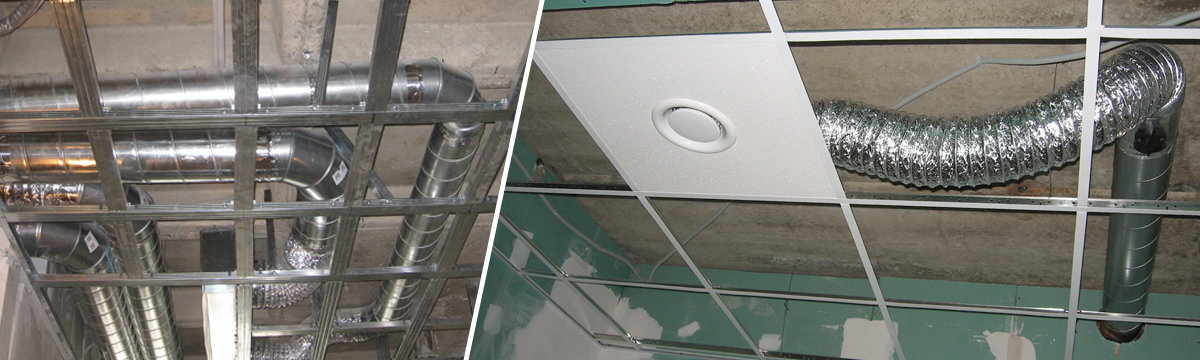

Монтаж приточно-вытяжной системы вентиляции предполагает прокладку воздуховода. Процесс установки воздуховодов осуществляется до завершения чистовых работ. Воздуховоды могут быть сделаны из металла, гофры или ПВХ. Важно качественно загерметизировать все каналы, иначе может быть утечка воздуха.
Все рукава воздуховодов должны быть проложены четко по плану проекта, на каждое помещение необходимо вывести отдельный рукав.
Оборудование
Какое оборудование можно установить дополнительно к системе приточно-вытяжной вентиляции.
- Калорифер. Он используется для нагрева воздуха и устанавливается в зоне поступления воздуха с улицы.
- Различные виды фильтров, в зависимости от назначения помещения фильтры могут быть разными.
- Вентилятор.
- Рекуператор. В этом случае калорифер не понадобится.
- Для дополнительного охлаждения воздуха можно установить сплит-систему.
Заключительные работы
К заключительному этапу работы относится прокладка кабелей, тестирование всей системы. В самый последний момент устанавливаются декоративные решетки – диффузоры.
Монтаж приточно-вытяжной вентиляции с рекуперацией
Для того чтобы в помещение поступал теплый воздух, можно установить приточно-вытяжную вентиляцию с рекуперацией. В данном случае рекуператор будет нагревать воздух, поступающий в помещение за счет выходящего теплового воздуха из помещения. Это значительно сократит затраты на отопление дома.
Стоимость монтажа приточно-вытяжной вентиляции
| Наименование работ | Единица измерения | Стоимость, руб. |
| Монтаж воздуховодов ОЛС до Ø160 мм | м2 | 760 |
| Монтаж воздуховодов ОЛС Ø200 мм и Ø250 мм | м2 | 760 |
| Монтаж воздуховодов ОЛС Ø315 мм и более | м2 | 760 |
| Монтаж фасонных изделий диаметром до Ø250 мм | м2 | 760 |
| Монтаж фасонных изделий диаметром от Ø315 мм и более | м2 | 760 |
| Монтаж воздуховодов ОЛС Р до 1600 мм | м2 | 760 |
| Монтаж воздуховодов ОЛС Р более 1600 мм | м2 | 760 |
| Монтаж фасонных изделий периметром до 1600 мм | м2 | 760 |
| Монтаж фасонных изделий периметром свыше 1600 мм | м2 | 760 |
| Монтаж сварных воздуховодов системы ДУ | м2 | 922 |
| Монтаж сварных фасонных изделий | м2 | 922 |
| Монтаж гибких воздуховодов | м.п. | 384 |
| Изоляция поверхностей в/в ОЛС самоклеющимся материалом | м2 | 384 |
| Изоляция поверхностей в/в ОЛС минволокном на гвозди | м2 | 538 |
| Монтаж огнезащитного покрытия (тех. маты) на клеевой основе | м2 | 553 |
| Монтаж узла прохода через кровлю с гидроизоляцией до Ø315 мм | шт. | 10753 |
| Монтаж узла прохода через кровлю с гидроизоляцией до Ø1000 мм | шт. | 20737 |
| Монтаж вентилятора настенного (потолочного) | шт. | 922 |
| Монтаж вентилятора канального до Ø200 мм | шт. | 998 |
| Монтаж вентилятора канального Ø250 мм-315 мм | шт. | 1075 |
| Монтаж вентилятора канального Ø400 мм | шт. | 1306 |
| Монтаж вентилятора канального до 500x300 мм | шт. | 1767 |
| Монтаж вентилятора канального от 600x300 до 600x350 мм | шт. | 2151 |
| Монтаж вентилятора канального от 700x400 до 800x500 мм | шт. | 2381 |
| Монтаж вентилятора канального от 1000x500 мм | шт. | 3072 |
| Монтаж вентилятора канального от 1000x500 мм RSI | шт. | 3994 |
| Монтаж гибких вставок | компл. | 507 |
| Монтаж калорифера канального до Ø315 мм | шт. | 614 |
| Монтаж калорифера канального до 500x300 мм | шт. | 845 |
| Монтаж калорифера канального от 600x350 до 700x400 мм | шт. | 1229 |
| Монтаж калорифера канального свыше 700x400 мм | шт. | 2074 |
| Монтаж фильтра воздушного до Ø315 мм | шт. | 538 |
| Монтаж фильтра воздушного до 500x300 мм | шт. | 538 |
| Монтаж фильтра воздушного от 600x350 до 700x400 мм | шт. | 922 |
| Монтаж фильтра воздушного свыше 700x400 мм | шт. | 1152 |
| Монтаж дроссель клапана до Ø315 мм | шт. | 461 |
| Монтаж дроссель клапана до 500x300 мм | шт. | 538 |
| Монтаж дроссель клапана от 600x350 до 700x400 мм | шт. | 845 |
| Монтаж дроссель клапана свыше 700x400 мм | шт. | 960 |
| Монтаж шумоглушителя до Ø200 мм | шт. | 998 |
| Монтаж шумоглушителя до Ø315 мм и выше | шт. | 1229 |
| Монтаж шумоглушителя до 500x300 мм | шт. | 1382 |
| Монтаж шумоглушителя от 600x350 до 700 x400 мм | шт. | 1690 |
| Монтаж шумоглушителя свыше 700x400 мм | шт. | 2304 |
| Монтаж огнезадерживающего клапана до Ø250 мм | шт. | 922 |
| Монтаж огнезадерживающего клапана свыше Ø315 мм | шт. | 1075 |
| Монтаж огнезадерживающего клапана до 500x300 мм | шт. | 1536 |
| Монтаж огнезадерживающего клапана до 700x400 мм | шт. | 1997 |
| Монтаж огнезадерживающего клапана свыше 700x400 мм | шт. | 2688 |
| Монтаж модульной приточно-вытяжной установки типоразмером от 50-25 до 60-35 (напольная установка) | кг | 92 |
| Монтаж модульной приточно-вытяжной установки типоразмером от 70-40 до 1000-50 (напольная установка) | кг | 100 |
| Монтаж модульной приточно-вытяжной установки типоразмером свыше 1000х500 (напольная установка) | кг | 115 |
| Монтаж приточно-вытяжной установки с рекуператором на потолок (на высоте до 3 м) | кг | 100 |
| Монтаж ККБ (Qх - до 15 кВт) | шт. | 10753 |
| Монтаж ККБ (Qх - до 30 кВт) | шт. | 15361 |
| Монтаж узла обвязки по фреону (3/8-1/2") | компл. | 6144 |
| Монтаж узла обвязки по фреону (от 5/8") | компл. | 9217 |
| Монтаж узла обвязки с доработкой (по воде) до 1" | шт. | 9217 |
| Сборка и установка узла обвязки (по воде) до 1" | шт. | 18433 |
| Сборка и установка узла обвязки (по воде) от 1 1/4" до 1 1/2" | шт. | 26882 |
| Монтаж канального датчика температуры | шт. | 507 |
| Монтаж погружного датчика температуры обратной воды | шт. | 1536 |
| Монтаж накладного датчика температуры обратной воды | шт. | 507 |
| Монтаж электропривода клапана | шт. | 860 |
| Монтаж капиллярного термостата 3 м | шт. | 714 |
| Монтаж капиллярного термостата 6 м | шт. | 1014 |
| Установка датчика давления DPS | шт. | 714 |
| Прокладка электрокабеля в коробе (лотке) 3x1,0-3х1,5 мм | м.п. | 123 |
| Прокладка электрокабеля в гофрошланге 3x1,0-3х1,5 мм | м.п. | 154 |
| Прокладка электрокабеля в коробе (лотке) 3х2,5-5х1,5 мм | м.п. | 169 |
| Прокладка электрокабеля в гофошланге 3х2,5-5х1,5 мм | м.п. | 192 |
| Прокладка электрокабеля в коробе (лотке) 3х4,0-5х2,5 мм | м.п. | 200 |
| Прокладка электрокабеля в гофрошланге 3х4,0-5х2,5 мм | м.п. | 230 |
| Прокладка электрокабеля в коробе (лотке) 5х4,0-5х6,0 мм | м.п. | 253 |
| Прокладка электрокабеля в гофошланге 5х4,0-5х6,0 мм | м.п. | 323 |
| Прокладка электрокабеля коробе (лотке) 5x10,0-5x16,0 мм | м.п. | 661 |
| Прокладка электрокабеля в гофрошланге 5x10,0-5x16,0 мм | м.п. | 922 |
| Подключение 1 ф электрооборудования | шт. | 230 |
| Подключение 3 ф электрооборудования | шт. | 461 |
| Подключение 3 ф электрооборудования с током потребления более 20 А | шт. | 1843 |
| Подключение электрического шкафа управления до 24 модулей | шт. | 8449 |
| Подключение электрического шкафа управления до 48 модулей | шт. | 13057 |
| Подключение электрического шкафа управления до 96 модулей | шт. | 18433 |
| Монтаж электрического лотка до 300 мм | м.п. | 384 |
| Монтаж электрического лотка более 300 мм | м.п. | 461 |
| Подключение частотного преобразователя до 1,5 кВт | шт. | 1767 |
| Подключение частотного преобразователя свыше 1,5 кВт | шт. | 2611 |
| Подключение регулятора скорости 1ф | шт. | 1075 |
| Подключение трансформаторного регулятора скорости 3ф | шт. | 1843 |
| Проходка отверстий для электрического кабеля или дренажа в кирпиче (Ø20 мм) | 10 см прохода | 108 |
| Проходка отверстий для электрического кабеля или дренажа в бетоне (Ø20 мм) | 10 см прохода | 169 |
| Пробивка проемов в стенах и перекрытиях в кирпиче до Ø250 мм | дм3 | 169 |
| Пробивка проемов в стенах и перекрытиях в кирпиче более Ø250 мм | дм3 | 192 |
| Пробивка проемов в стенах и перекрытиях в бетоне до Ø250 мм | дм3 | 223 |
| Пробивка проемов в стенах и перекрытиях в бетоне более Ø250 мм | дм3 | 253 |
| Пробивка проемов и отверстий в пеноблоке до 400x250 мм | шт. | 538 |
| Пробивка проемов и отверстий в пеноблоке более 400x250 мм | шт. | 691 |
| Монтаж настенной решетки размером до 300x200 мм | шт. | 737 |
| Монтаж настенной решетки размером до 500x300 мм | шт. | 845 |
| Монтаж настенной щелевой решетки, за 1 м длины | м | 1690 |
| Монтаж потолочной щелевой решетки, за 1 м длины | м | 2611 |
| Монтаж наружной решетки размером до 600x350 мм | шт. | 937 |
| Монтаж наружной решетки размером более 600x350 мм | шт. | 1767 |
| Монтаж потолоч. диффузора 450х450, 600х600 с адаптером с подрезкой | шт. | 2611 |
| Монтаж потолоч. диффузора 600х600 с адаптером в армстронге | шт. | 1767 |
| Монтаж диффузора приточного (вытяжного) до 200 мм | шт. | 538 |
| Монтаж дефлектора, вентиляционного зонта до 315 мм | шт. | 691 |
| Монтаж дефлектора, вентиляционного зонта от 315 до 1000 мм | шт. | 1843 |
| Монтаж дефлектора, вентиляционного зонта более 1000 мм | шт. | 3533 |
| Испытание системы емкостью до 25 л. | шт. | 4608 |
| Испытание системы емкостью 25-200 л. | шт. | 8679 |
| Испытание системы емкостью 200-1000 л. | шт. | 17665 |
| Монтаж центробежного вентилятора №2 и №2,5 | шт. | 3840 |
| Монтаж центробежного вентилятора №3 и №4 | шт. | 5376 |
| Монтаж центробежного вентилятора № 5 | шт. | 9217 |
| Монтаж центробежного вентилятора № 6 | шт. | 13057 |
| Монтаж крышного вентилятора типоразмером до 56 (общепромышленный) | шт. | 9217 |
| Монтаж крышного вентилятора типоразмером до 100 (общепромышленный) | шт. | 12289 |
| Установка "монтажного стакана" | шт. | 5376 |
| Монтаж осевого вентилятора типоразмером до 56 (общеобменный) | шт. | 8449 |
| Монтаж осевого вентилятора (ПД. ДУ) | шт. | 8449 |
| Монтаж крышного вентилятора системы ДУ типоразмером от 035 до 063 | шт. | 9217 |
| Монтаж крышного вентилятора системы ДУ типоразмером от 071 до 090 | шт. | 16129 |
| Разборка-сборка фальш-потолка типа «Армстронг» | м2 | 384 |
| Разборка-сборка реечного (металлического) фальш-потолка | м2 | 461 |
| Монтаж металлоконструкций | кг | 384 |
При правильно составленном проекте и профессионально установленном оборудовании в доме всегда будет поддерживаться комфортный микроклимат с чистым и свежим воздухом. Важно своевременно проводить сервисное обслуживание приточно-вытяжной системы, чтобы она функционировала бесперебойно и эффективно.
Если у вас остались вопросы по подбору оборудования для приточно-вытяжной системы вентиляции, оставьте заявку на сайте, и мы свяжемся с вами в ближайшее время! Наши менеджеры оперативно сориентируют о наличии оборудования и помогут рассчитать стоимость монтажа приточно-вытяжной системы.
